Funktionen

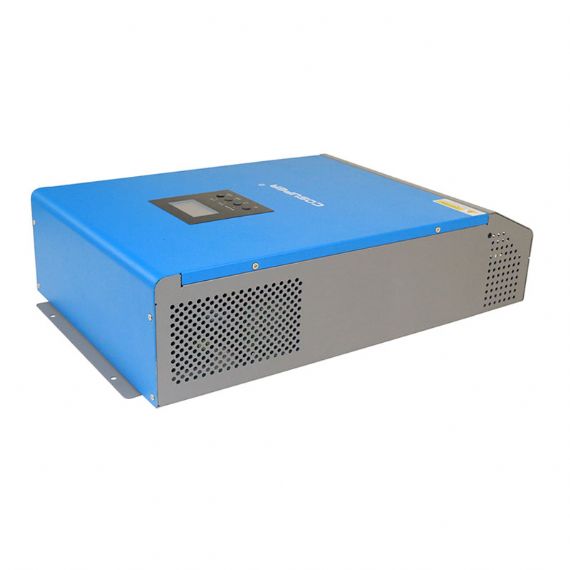

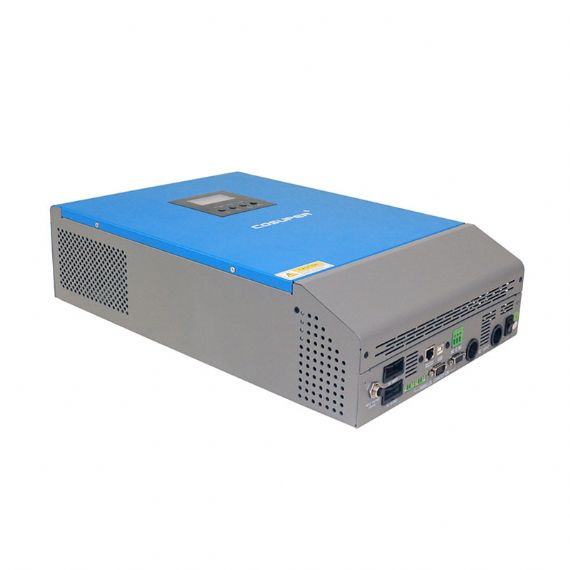

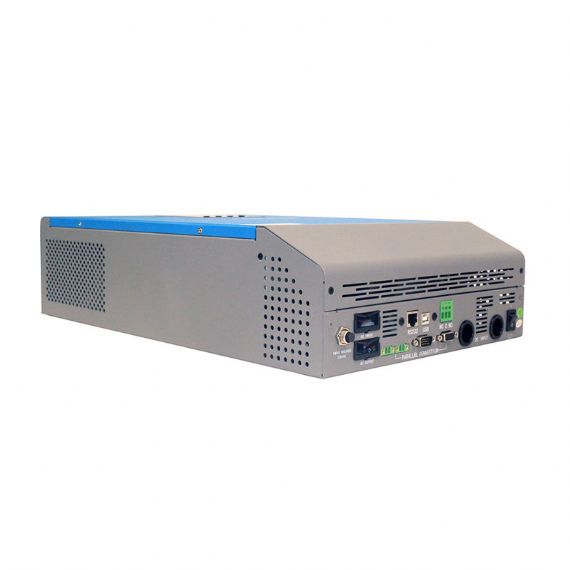

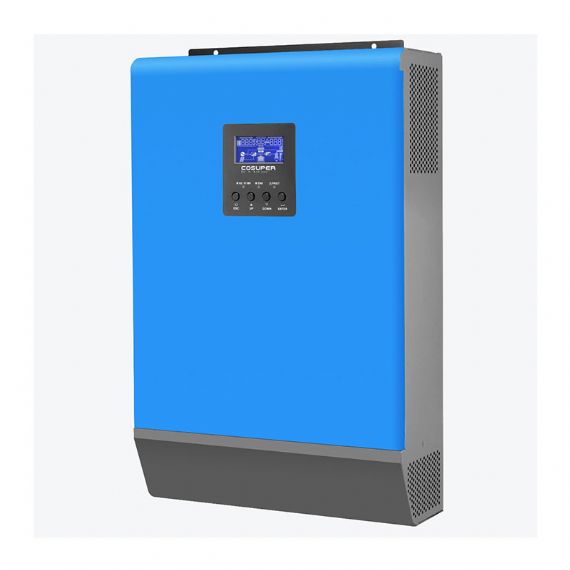

Der 1 kVA / 2 kVA Hybrid-Solarwechselrichter der SPE-Serie kombiniert einen Solarladeregler und ein AC-Ladegerät für netzunabhängige Solarsysteme. Mit dem reinen Sinuswellenausgang funktioniert das Inverter-Ladegerät der SPE-Serie perfekt, wenn Lasten von Haushaltsgeräten und Bürogeräten wie Kaffeemaschinen, Mikrowellen, Fernsehern, Satelliten, Druckern oder anderen Geräten betrieben werden.
Dieser multifunktionale Solar-Wechselrichter kombiniert die Funktionen von Wechselrichter, Batterieladegerät und automatischem Transferschalter, um eine unterbrechungsfreie Hybrid-Stromversorgung mit tragbarer Größe zu bieten. Sein umfassendes LCD-Display bietet benutzerkonfigurierbare und leicht zugängliche Tastenfunktionen wie Batterieladestrom, akzeptable Eingangsspannung basierend auf verschiedenen Anwendungen.
Produktmerkmale:
● Parallel- und dreiphasige Stapelunterstützung mit bis zu 6 Einheiten (nur für 4 kVA/5 kVA verfügbar)
● Reine Sinuswellenausgabe für empfindliche Lasten und Motorlasten
● Eingebautes PWM 50 A Solar- oder MPPT 60 A Solarladegerät
● Smart LCD-Einstellung (Arbeitsmodi, Ladestrom, Ladespannung usw.)
● Automatisches Umschalten zwischen Netzstrom und Batterie mit mindestens 10 Millisekunden als USV
● Programmierbare AC-Unterspannungsabschaltung (90~280 VAC) zum Betrieb bei schwacher Landstromversorgung
● Der Generatorstarter gibt ein Boost-Signal, um den Reservegenerator für den Notfall zu starten
● Kaltstartfunktion
● Unterstützt USB-, RS485-Überwachungsfunktion mit spezieller Software
1 kVA Wechselrichterspezifikation:
Nennleistung: 1000 VA / 800 W
Stoßleistung : 2000 VA / 1600 W
Wellenform: reine Sinuswelle
AC-Ausgangsspannung: 220 V/230 V/240 V +/- 3 %
Effizienz (Spitze): 93 %
Übertragungszeit: 10 ms (UPS), 20 ms (APL)
PWM-Solarladestrom: 50A
MPPT-Solarladestrom: 25A
Gewicht: 5-8 kg
2 kVA Wechselrichterspezifikation:
Nennleistung: 2000 VA / 1600 W
Stoßleistung : 4000 VA / 3200 W
Wellenform: reine Sinuswelle
AC-Ausgangsspannung: 220 V/230 V/240 V +/- 3 %
Effizienz (Spitze): 93 %
Übertragungszeit: 10 ms (UPS), 20 ms (APL)
PWM-Solarladestrom: 50A
MPPT-Solarladestrom: 25A
Gewicht: 6-8 kg
*Unterstützung für parallele Nutzung
SPE unterstützt max. 6 Einheiten für Stapelnutzung, um max. 30 kVA (24 kW) Gesamtausgangsleistung.
*Drei-Phasen-Unterstützung
SPE unterstützt max. 6 Einheiten im Drehstromanschluss erhalten max. 30 kVA (24 kW) dreiphasige Ausgangsleistung.
Modellspezifikation der SPE-Serie
Modell |
SPE1000 |
SPE2000 |
SPE3000 |
SPE4000 |
SPE5000 |
(PWM-Version) Spannung des Batteriesystems |
12VDC |
24VDC |
48VDC |
(MPPT ver.) Spannung des Batteriesystems |
24 VDC / 48 VDC |
48VDC |
INVERTER-AUSGANG |
|
|
|
|
Nennleistung |
1000VA/800W |
2000VA/1000W |
3000VA/2400W |
4000VA/3200W |
5000VA/4000W |
Überspannungsschutz |
2000 VA |
4000 VA |
6000 VA |
8000 VA |
10000 VA |
Wellenform |
Reine Sinuswelle |
Wechselspannungsregelung (Batt.Mode) |
220 VAC~240 VAC |
Ausgangsspannung |
220/230/240 VAC±3 % |
Wechselrichter-Effizienz (Spitze) |
93% |
Transferzeit |
10 ms (USV), 20 ms (APL) |
BATTERIE |
|
|
|
|
Nennspannung |
12VDC / 24VDC für PWM Ver.
24 VDC / 48 VDC für MPPT Ver. |
48VDC |
Schwebende Ladespannung |
13,5 VDC / 27 VDC / 54 VDC |
54VDC |
Überladeschutz |
15 VDC / 30 VDC / 60 VDC |
60 VDC |
PWM-Ver. LADEINFO |
|
|
|
|
(PWM-Version) PV-Leerspannung |
40 VDC für 12 V Batterie; 80VDC für 24V Batt |
105 VDC |
Standby-Stromverbrauch |
1W |
2W |
2W |
(PWM) Solarladestrom |
50A |
(PWM) Maximale Sonneneinstrahlung |
600 W |
1200W |
2400W |
Maximaler AC-Ladestrom |
20A |
30A |
60A |
(PWM ver.)Gemeinsamer Ladestrom |
70A |
80A |
110A |
MPPT-Ver. LADEINFO |
|
|
|
|
(MPPT ver.) PV Offene Spannung |
75VDC für 24V Batt; 75VDC für 4V Batt |
75 VDC für 24 V 102 VDC für 48 V |
145V |
Standby-Stromverbrauch |
2W |
(MPPT) Solarladestrom |
25A für 24V Batterie; 20A für 48V Batt |
25A für 24V
18A für 48V |
60A |
(MPPT) Maximale Sonneneinstrahlung |
600 W für 24 V; 900W für 48V |
3000W |
Maximaler AC-Ladestrom |
30A für 24V Akku; 60A für 48V Batt |
60A |
(MPPT ver.) Solarstrom + Wechselstrom |
55A für 24V Akku; 80A für 48V Batt |
55A für 24V Akku
78A für 48V Akku |
120A |
Allgemeiner Parameter |
|
|
|
Betriebs-/Lagertemp |
0~55 ℃ / -15-60 ℃ |
Arbeitsfeuchtigkeit |
5 % bis 95 % relative Luftfeuchtigkeit (nicht kondensierend) |
Kühlung |
Automatische Lüfterkühlung |
(PWM-Version)Abmessungen (T×B×H) (mm) |
95 x 240 x 316 |
100 x 272 x 355 |
120 x 295 x 468 |
(MPPT-Ver.)Abmessungen (T×B×H) (mm) |
128 x 272 x 355 |
(PWM-Version) Nettogewicht (kg) |
5 |
6.4 |
6.9 |
9.8 |
9.8 |
(MPPT ver.) Nettogewicht (kg) |
7.4 |
7.6 |
8 |
12.5 |
13.5 |
